Generatoare de azot PSA în zone chimice rezistente la explozii: un nou punct de referință

De ce protecția gazelor inerte a devenit nenegociabilă în instalațiile chimice

Mediile de procesare chimică sunt în mod inerent volatile. Prezența solvenților inflamabili, a intermediarilor reactivi și a prafului combustibil înseamnă că chiar și o pătrundere momentană de oxigen într-un vas, conductă sau rezervor de stocare sigilat poate declanșa consecințe catastrofale. Metodele tradiționale de stingere a incendiilor și prevenire a exploziilor - controale de ventilație, sisteme de împământare, echipamente antiscântei - se adresează surselor de aprindere, dar nu elimină oxidantul în sine.

Acoperirea cu gaz inert abordează problema la rădăcină. Prin deplasarea oxigenului cu un mediu inert - de obicei azot - sub pragul necesar pentru a susține arderea (în general sub 8% O₂ în volum pentru majoritatea mediilor cu hidrocarburi), instalațiile pot face atmosferele explozive inerte chimic, indiferent de riscul de aprindere. Această abordare este din ce în ce mai codificată în standardele internaționale precum ATEX, IECEx și NFPA 69, care acum recunosc în mod explicit inertizarea continuă ca metodă primară de prevenire a exploziilor, mai degrabă decât o măsură suplimentară.

Evoluția de la livrările periodice de butelii de azot la generarea continuă la fața locului marchează o schimbare structurală în modul în care fabricile chimice abordează această provocare – iar generatoarele de azot PSA se află în centrul acestei tranziții.

Cum tehnologia PSA oferă azot continuu, de înaltă puritate, la cerere

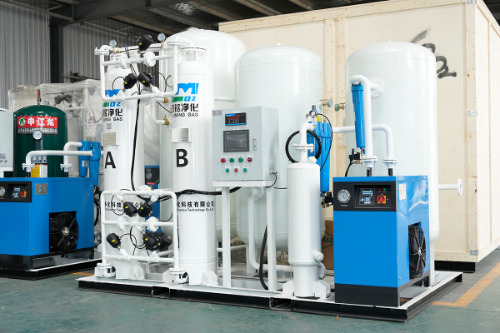

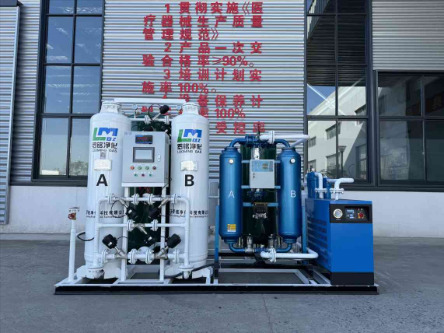

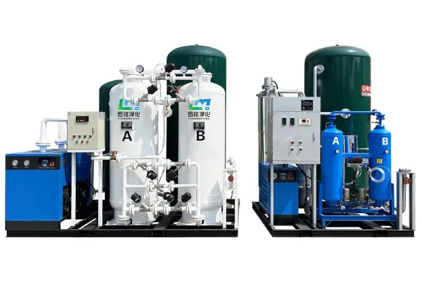

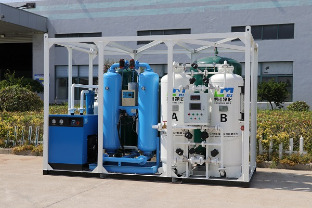

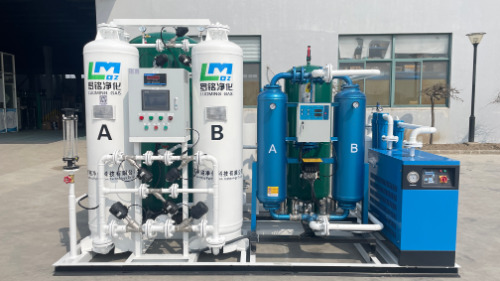

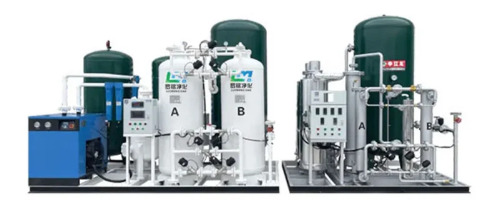

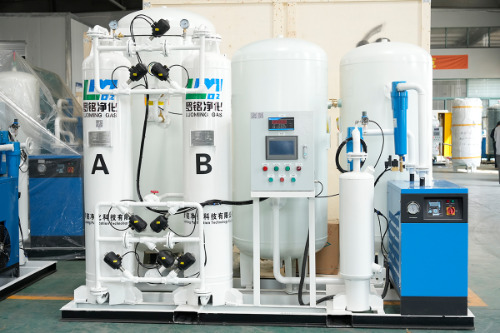

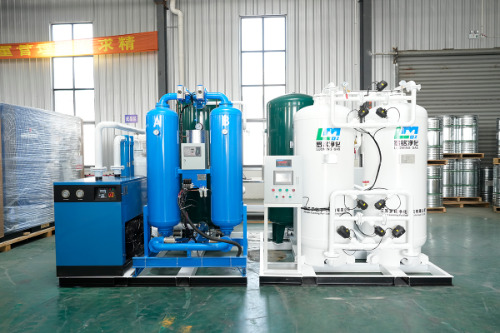

Adsorbția prin fluctuație de presiune (PSA) este un proces de separare a gazelor care exploatează afinitatea de adsorbție diferențială a materialelor - cel mai frecvent sita moleculară de carbon (CMS) - pentru moleculele de oxigen și azot în condiții de presiune diferite. Într-un sistem PSA tipic cu două turnuri:

1. Aerul comprimat intră în Turnul A sub presiune ridicată; oxigenul, dioxidul de carbon și vaporii de apă sunt adsorbiți selectiv de patul CMS.
2. Azotul de înaltă puritate trece și este colectat într-un rezervor tampon pentru livrare în proces.
3. În timp ce Turnul A produce, Turnul B este supus regenerării la presiunea aproape atmosferică, eliberând gaze adsorbite și restabilind capacitatea de adsorbție.
4. Turnurile circulă continuu - de obicei la fiecare 60-120 de secunde - asigurând un flux neîntrerupt de azot.

Sistemele moderne PSA concepute pentru zonele rezistente la explozii chimice sunt proiectate pentru a oferi puritate a azotului variind de la 99,0% până la 99,999% , cu debite scalabile de la câțiva Nm³/h pentru reactoarele mici la mii de Nm³/h pentru sistemele de purjare și acoperire la scară de rafinărie. În mod esențial, nivelul de puritate este reglabil în timp real - permițând operatorilor să reducă până la 99,5% pentru aplicațiile generale de purjare sau să crească la 99,99% pentru protecția catalizatorului sensibil la oxigen, fără a opri producția.

Practică de aplicare: Implementarea generatoarelor de azot PSA în zonele clasificate din Zona 1 și Zona 2

Integrarea a Generator de azot PSA într-o zonă periculoasă clasificată ca ATEX Zona 1 sau Zona 2 (sau NEC Clasa I, Divizia 1/2 în cadre nord-americane) implică mai mult decât selectarea unei mașini adecvate din punct de vedere tehnic. Implementarea trebuie să satisfacă simultan atât cerințele de inginerie de proces, cât și constrângerile de clasificare a zonei.

Strategia de amplasare a echipamentelor

În majoritatea instalațiilor, generatorul PSA însuși este poziționat în afara zonei periculoase — într-o zonă sigură sau într-o incintă presurizată — doar conductele de alimentare cu azot intră în zona clasificată. Acest aranjament elimină necesitatea de a certifica întregul derapaj al generatorului pentru un serviciu rezistent la explozie, reducând costul de capital și simplificând accesul la întreținere. Acolo unde constrângerile amplasamentului fac imposibilă amplasarea la distanță, carcasele cu clasificare Ex (Ex d, Ex p sau Ex e, în funcție de categoria de componente) sunt utilizate pentru a proteja componentele electrice, cum ar fi panourile de control, supapele solenoide și senzorii.

Monitorizarea continuă a oxigenului ca interblocare de siguranță

Un generator de azot PSA care funcționează în sau în apropierea unei zone chimice rezistente la explozie trebuie să fie integrat cu un analizor de oxigen în timp real - atât la ieșirea generatorului, cât și la punctele critice de livrare în cadrul procesului. Dacă puritatea ieșirii scade sub valoarea de referință (de exemplu, din cauza degradării CMS, a defecțiunii compresorului sau a unei creșteri anormale a cererii), o supapă de deviere automată redirecționează azotul din afara spec. la aerisire, în loc să îi permită să intre în zona protejată. Această interblocare pentru puritatea oxigenului este o caracteristică obligatorie în orice arhitectură de sistem instrumentat de siguranță (SIS) conformă cu IEC 61511.

Controlul fluxului care răspunde la cerere

Procesele chimice sunt rareori în stare de echilibru. Reactoarele batch de încărcare și descărcare; rezervoarele de stocare respiră odată cu schimbările de temperatură și nivelul produsului; secvențele de purjare consumă volume mari în rafale scurte. Sistemele PSA concepute pentru aceste medii încorporează variatoare de frecvență (VFD) pe compresorul de aer, combinate cu dimensionarea rezervorului tampon calculată pentru a absorbi cererea de vârf fără excursii de puritate. Rezultatul este un sistem care răspunde dinamic la cererea procesului, menținând în același timp a pătură de azot cu presiune pozitivă constantă — o cerință fundamentală pentru prevenirea pătrunderii aerului în timpul evenimentelor de depresurizare.

Economie operațională: de ce generarea PSA la fața locului redefinește costul siguranței

Din punct de vedere istoric, instalațiile chimice au obținut azot din livrări de lichide în vrac sau din colectoare de cilindru de înaltă presiune - un model care introduce atât riscul lanțului de aprovizionare, cât și costuri semnificative pe ciclul de viață. O instalație care consumă continuu 500 Nm³/h de azot va cheltui, pe o perioadă de cinci ani, substanțial mai mult pentru gazul livrat decât pentru capitalul și costul operațional al unui sistem PSA echivalent. Analizele independente ale ciclului de viață arată în mod constant perioade de rambursare de 18-36 de luni pentru instalațiile chimice medii spre mari care trec de la azot livrat la generarea de PSA la fața locului, cu economii continue de 40-70% la costurile cu azotul ulterior.

Dincolo de costurile directe, generarea la fața locului elimină riscurile de siguranță și logistică asociate cu stocarea azotului lichid în vrac - inclusiv pericolele de arsuri criogenice, evenimentele de reducere a presiunii și dependențele de programul de livrare care pot forța oprirea producției. Pentru aplicațiile în zone rezistente la explozie, în care disponibilitatea azotului este o utilitate critică pentru siguranță, mai degrabă decât o intrare opțională a procesului, această rezistență a aprovizionării este, fără îndoială, mai valoroasă decât doar economiile de costuri.

Unitățile moderne PSA oferă, de asemenea, capacități de monitorizare de la distanță – transmiterea datelor de puritate, debit, presiune și starea echipamentului către sistemele DCS sau SCADA ale fabricii – permițând întreținerea predictivă și reducerea timpului de oprire neplanificat. Viața la pat CMS, de obicei 5–10 ani în condiții adecvate de funcționare, poate fi extins și mai mult prin filtrarea aerului de intrare și controlul umidității, făcând generatoarele de azot PSA printre cele mai reduse utilități de întreținere din portofoliul de active ale unei fabrici chimice.

Stabilirea noului punct de referință: cum arată cea mai bună protecție PSA împotriva azotului din clasă

Convergența standardelor de reglementare mai stricte, cerințele de asigurare în creștere pentru instalațiile chimice rezistente la explozie și fiabilitatea demonstrată a tehnologiei moderne PSA au stabilit efectiv o nouă linie de bază pentru protecția împotriva gazelor inerte. Instalațiile care se bazează în continuare pe purjări periodice cu azot, schimbări manuale ale cilindrilor sau sisteme de acoperire subdimensionate nu sunt din ce în ce mai în conformitate cu standardele externe, ci și cu cadrele interne de toleranță la risc ale asigurătorilor și ale funcțiilor EHS corporative.

Ceea ce diferențiază astăzi cel mai bun sistem de protecție a azotului PSA pentru zonele rezistente la explozii chimice include:

• Alimentare continuă, neîntreruptă cu azot cu zero dependență de logistica externă
• Verificare automată a purității și deviere interconectat cu SIS
• Componente electrice clasificate ATEX/IECEx pentru toate echipamentele din zonele clasificate
• Managementul fluxului care răspunde la cerere pentru a gestiona condițiile de proces pe lot și tranzitorii
• Integrare completă cu instalația DCS/SCADA pentru monitorizare de la distanță, alarmare și piste de audit
• Conformitate documentată cu NFPA 69, EN 1825 sau standardele regionale aplicabile de prevenire a exploziilor

Pe măsură ce instalațiile chimice se confruntă cu o presiune din ce în ce mai mare pentru a demonstra gestionarea proactivă a riscului de explozie - din partea organismelor de reglementare, asigurători și din ce în ce mai mult de la clienții din aval care efectuează audituri ale lanțului de aprovizionare - generatorii de azot PSA au trecut de la un instrument de optimizare a costurilor la un element de bază al infrastructurii de siguranță a procesului. Criteriul de referință s-a schimbat: protecția continuă cu gaz inert la fața locului nu mai este opțiunea premium. Este standardul așteptat.
